一、用途、結構簡介：
　　高壓線路瓷橫擔絕緣子用于高壓架空輸配電線路中絕緣和支持導線，它可以替代懸式絕緣子和針式絕緣子。瓷橫擔絕緣子采用實心不可擊穿的瓷件與金屬附件膠裝而成，具有自潔性好，維護簡單，線路材料省，造價低，運行安全可靠等優點。
二、型號說明：
　　S－高壓線路瓷橫擔絕緣子；型號后的數字為設計順序號；破折號后的分?jǐn)?shù)式，分子為額定電壓（kV)，分母為額定彎曲破壞負荷（kV）。

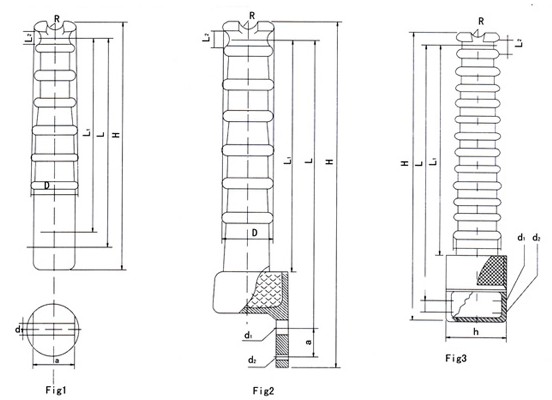

主要結構尺寸圖：

型號		SC-185	SC-210	S-10/2.5	S1-10/2.5	S-10/5.0	S-35/5.0	S2-35/5.0
圖號		1	1	2	2	2	3	3
主要尺寸	H	400	450	--	--	--	--	--
	D	75	82	75	82	110	115	135
	L	340	390	390	440	400	580	620
	L1	315	365	315	365	320	490	520
	L2	22	22	22	22	28	28	28
	R	11	11	11	11	14	14	14
	d1	18	18	18	18	18	22	22
	d2	--	--	6.5	6.5	11	11	11
	h	--	--	14	14	140	140	140
	a	68	72	40	40(30)	40(30)	40(35)	40(35)
爬電距離		320	380	320	380	360	700	1120
雷電沖擊耐受電壓（kV）		165	185	165	185	165	250	265
工頻濕耐受電壓（kV）		45	50	45	50	45	85	100
機械彎曲破壞負荷（kN）		2.5	2.5	2.5	2.5	5	5	5
參考重量		4	4.6	5.2	5.8	--	12.5	22.2
相應老型號		--	--	S-185	S-210	--	S-280	S-380

型號說明：
S——膠裝式（實心）瓷橫擔絕緣子；
SC——全瓷式（實心）瓷橫擔絕緣子；
"—"后數字為50%全波沖擊閃絡電壓，kV；
數字后"Z"為直立式（水平式不表示）。
